A Câmara de Refúgio é um equipamento essencial para segurança em mineração subterrânea ou túneis, projetado para abrigar e proteger trabalhadores em caso de emergências, como desmoronamentos, explosões, incêndios ou vazamento de gases tóxicos. Essas unidades oferecem um ambiente seguro e pressurizado, garantindo ar respirável e recursos básicos de sobrevivência até que o resgate seja possível.
Descrição
Características técnicas da Câmara de Refúgio.
Especificações Técnicas
| Material | Construída em aço ASTM A36 |
|---|---|
| Espessura do casco | Casco duplo com espessura de 6 mm + 3 mm |
| Isolamento | Isolamento térmico |
| Construção | Conforme ASME VIII Div. 1 – Construção de recipientes pressurizados |
| Vedação hermética | Portas e válvulas com selagem especial para impedir a entrada de fumaça e gases tóxicos |
| Design modular | Pode ser fixa ou móvel, instalada em locais estratégicos da mina |
| Capacidade | 20 pessoas |
| Dimensões | Altura: 2,05 m | Largura: 1,95 m | Comprimento: 5 m |
| Peso | 4,2 toneladas |
| Espaço interno | Área otimizada para conforto dos 20 ocupantes, com assentos e ventilação adequada |
| Duração da proteção | Projetada para garantir suporte vital por no mínimo 36 horas |
| Personalização | Dimensões e capacidade podem ser personalizadas conforme as exigências do local, garantindo segurança e desempenho sem comprometer a eficiência |
| Sistema de vida | Life support para suporte vital dos ocupantes durante situações de emergência |
|---|---|

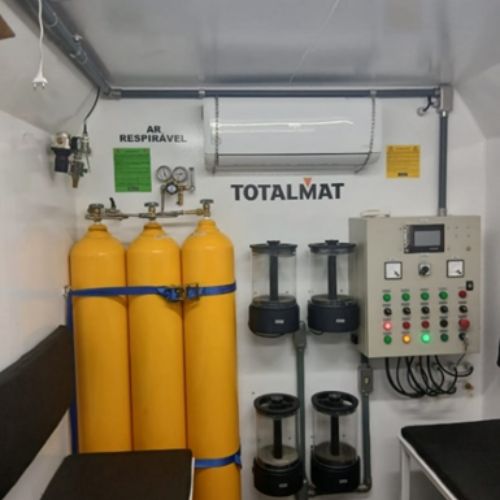

| Suprimento de oxigênio | Dois bancos de cilindros de oxigênio comprimido de 50 L a 200 bar, com reguladores e fluxômetros |
| Reposição de oxigênio | Sistema de make-up para reposição de oxigênio no ambiente da câmara |
| Monitoramento do ar | Monitoramento contínuo da concentração com analisadores Totalmat, incluindo HYPERCONTROL-300 para controle de ar respirável, O₂, CO₂, CO, umidade e temperatura, conforme NBR-12543:2017 |
| Ventilação e filtragem | Pressurização positiva interna de 8 a 20 mm coluna de água para evitar entrada de gases externos |
| Alimentação de ar | Sistema principal com ar da mina e bateria de filtros; sistema secundário com cilindros de ar de alta pressão de 50 L |
| Controle de pressão | A pressão interna é monitorada e controlada pelo sistema TOT-MINE por meio dos dois circuitos de alimentação de ar |
| Scrubber | Scrubber absorvedor para remoção de CO e CO₂ com canister intercambiáveis |
| Qualidade do ar | Monitorada constantemente pelo PLC e pelo Hypercontrol-300 |
| Controle térmico | Sistema de ar-condicionado para controle de temperatura, umidade e pressão |
| Manômetros | Manômetro digital e analógico para monitoramento da pressão interna |
| Sistema de energia | Baterias de longa duração de 400 Ah, divididas em 3 bancos |
| Stand Alone | Quando a alimentação elétrica e o ar comprimido não estão disponíveis, o UPS é ativado automaticamente e o sistema de respiração de emergência é ativado manualmente |
| Iluminação | LED blindadas de muito baixo consumo |
| Comunicação | Telefone via cabo conectado ao sistema da mina |
| Água potável | Reservatório inoxidável de 30 L de água potável |
| Banheiro químico | Sanitário portátil com sistema de contenção de resíduos |
Normas e Certificações
NR-22(Brasil) – Segurança e saúde ocupacional na mineração.
NBR-12543:2017(Brasil) – Ar Respirável
ASME VIII Div. 1 (USA) – Construção de recipientes pressurizados.
Aplicações
Mineração subterrânea.
Túneis escavados com métodos tradicionais (explosivos), com posicionamento na parte consolidada do túnel;
Instalação nas unidades de backup das fresas escavadoras (TBM)
Plataformas offshore, refinarias e indústria.
Antecâmara
Enquanto as pessoas entrem na câmara, as substâncias e gases perigosos podem entrar na câmara de refúgio. Desse modo, há uma antecâmara com sistema de eclusa, como medida preventiva para reduzir a infiltração de gases na câmara principal.
